輸 入

輸入電壓范圍

90~264VAC 47~63HZ

輸入電流

230VAC/2A

效 率

≥88%

≥90%

≥90%

≥90%

功率因數

≥0.95

漏 電 流

<3.5mA/240VAC

浪涌電流

冷啟動≤90A/240VAC

輸 出

直流電壓

12V

24V

26V

36V

額定電流

27A

15A

14A

10A

功 率

324W

360W

364W

360W

電壓調節范圍

±10%

±10%

±10%

紋波及噪聲

150mVp-p

150mVp-p

150mVp-p

150mVp-p

啟動，上升時間

小于3000ms/230VAC ，小于100 ms/230VAC 額定負載

保持時間

20ms/230VAC 負載100%

線性調整率

±1%

±1%

±1%

±1%

負載調整率

±2%

±2%

±2%

±2%

電壓精度

±4%

±4%

±4%

±4%

環境要求

工作溫度及溫度

-30~+60℃ 20%~95%RH 不凝露 （詳情參考產品規格書的降額曲線）

儲存溫濕度

-40~+80℃ 10%~95%RH 不凝露

振 動

頻率范圍10~500Hz,加速度2G,每個掃頻循環10min,沿X,Y,Z軸各進行6個掃頻循環

沖 擊

加速度20G,持續時間11ms,沿X,Y,Z軸各進行3次沖擊

海拔高度

2000mtrs（2000m以上，每升高100m，環境溫度降低0.6℃,負載降額1.5%）

電 磁

兼 容

電磁耐受

設計符合EN55024；EN61000-4-2,3,4,5,6,8,11

諧波電流

設計符合GB17625.1；EN61000-3-2,-3 限值要求

EMC指標

設計符合：EN55015

安 規

安全規范

設計符合：GB4943

耐 壓

輸入--輸出 I/P-O/P:3Kvac/5mA；輸入---機殼 I/P-CASE:1.5Kvac/5mA；輸出---機殼 O/P-CASE:0.5Kvdc/5mA 每項測試時間為：1min

絕緣阻抗

I/P-O/P：>10M ohms；I/P-Case：>10M ohms；O/P-Case：>10M ohms

保 護

過壓保護

13.8V~16.2V

27V~29V

30.5V~33V

38V~42V

鎖死模式,關機AC后需等10S后方可解除鎖死模式

過載保護

110~180% rated 限流回縮模式，關機AC后需等10S后方可解除回縮模式

過溫保護

可選項

短路保護

輸出端短路后回縮電流，限流回縮模式，關機AC后需等10S后方可解除回縮模式

可 靠 性

MTBF

25℃環境下：100000Hrs，MIL-HDBK-217F Notice2 應力法預計

其他要求

尺 寸

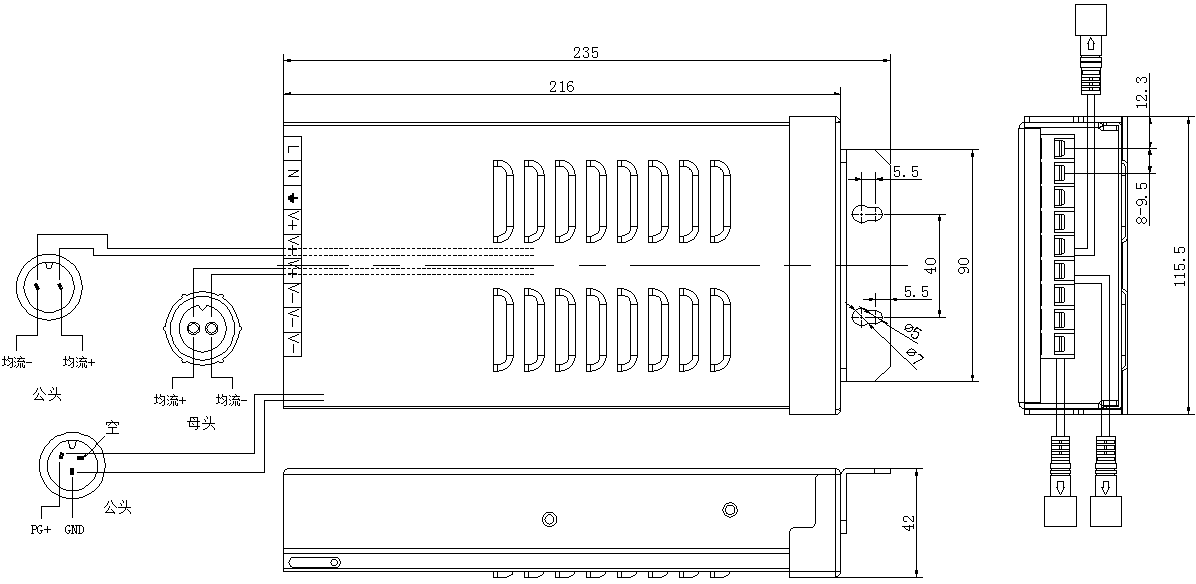

235mm*115.5mm*42mm（長*寬*高）

包 裝

1.2 Kg/只，12只/箱， 14.5 KG/箱

冷卻方式

tt自冷 ¨風冷

延伸方式

¨ 雙三防 ¨ 加蓋 t 低溫啟動（-40℃） ¨ 其他

備 注

*如未特別說明，所有規格參數均在輸入為230VAC，額定負載，25℃環境下測量。

*為了延長使用壽命，建議配置負載時多留30%的余量。例如：設備需要100W的功率，則選用不小于130W的電源。

*開關電源紋波測試方法：用20MHz示波器在電源輸出端子上測試，示波器探頭地線長度不大于12mm，并在探頭輸入并聯47uF電解電容和0.1uF高頻電容。

*電源是設備系統元器件的一部分，所有的EMC測試需結合終端設備進行電磁兼容相關確認。
