CL-PAS-1000系列
CL-PAS-1000系列

CL-PAS-1000系列

高效率,長壽命和高信賴性
電壓輸入范圍90~264VAC
-30~+70℃工作溫度(具體查看降額曲線)
全部使用105℃長壽命電解電容
短路/過載/過壓保護功能
強制風冷
100%滿載老化
3年質保期
產品詳情

電氣參數

型號

CL-PAS-750-12A

CL-PAS-1000-24A

CL-PAS-1000-36A

CL-PAS-1000-48A

輸入

輸入電壓

90~264VAC

輸入電流

100~180VAC/10A,200~240VAC/8A

頻率范圍

47~63HZ

效率

88%

91%

92%

92%

功率因數

0.95

漏電流

<1.0mA/240VAC

浪涌電流

冷啟動35A/240VAC

輸出

直流電壓

12V

24V

36V

48V

額定電流

62.5A

42A

28A

21A

功率

750W

1008W

1008W

1008W

電壓調節范圍

/

/

/

/

紋波及噪聲

300mVp-p

300mVp-p

500mVp-p

500mVp-p

啟動,上升時間

1000ms,50ms/230VAC 負載100%

線性調整率

±1%

±1%

±1%

±1%

負載調整率

±0.5%

±0.5%

±0.5%

±0.5%

電壓精度

±2%

±2%

±2%

±2%

環境要求

工作溫度及溫度

-30~+705%~95%RH 不凝露(詳情參考產品規格書的降額曲線)

儲存溫濕度

-45~+855%~95%RH 不凝露

振動

頻率范圍10~500Hz,加速度2G,每個掃頻循環10min,沿X,Y,Z軸各進行6個掃頻循環

沖擊

加速度20G,持續時間11ms,沿X,Y,Z軸各進行3次沖擊

海拔高度

2000mtrs2000m以上,每升高100m,環境溫度降低0.6℃,負載降額1.5%

電磁

兼容

電磁耐受

設計符合:IEC61000-4-2,3,4,5,6, 11

諧波電流

設計符合:IEC61000-3-2, 限值要求

EMC指標

設計符合:EN55032

安規

安全規范

設計符合:IEC/EN60950-1 GB4943

耐壓

輸入--輸出 I/P-O/P:3Kvac/10mA;輸入---機殼 I/P-CASE:1.5Kvac/10mA;輸出---機殼 O/P-CASE:0.5Kvac/10mA 每項測試時間為:1min

絕緣阻抗

I/P-O/P>10M ohms;I/P-Case>10M ohms;O/P-Case>10M ohms

保護

過壓保護

13V~16V

25V~28V

37V~45V

49V~52V

鎖死模式,故障排除后需要重啟AC

過載保護

104~150% rated 鎖死模式, 故障排除后需要重啟AC

過溫保護

保護,溫度降低后,自動重啟

短路保護

故障排除后需要重啟AC

可靠性

MTBF

25環境下:200000Hrs,MIL-HDBK-217F Notice2應力法預計

其他要求

尺寸

242mm*110mm*41mm(長**高)

包裝

1.2 Kg/只,10/箱, 13.5KG/

冷卻方式

t¨自冷t風冷

延伸方式

¨雙三防¨加蓋¨低溫啟動(-40¨其他

備注

*如未特別說明,所有規格參數均在輸入為230VAC,額定負載,25環境下測量。

*為了延長使用壽命,建議配置負載時多留30%的余量。例如:設備需要100W的功率,則選用不小于130W的電源。

*開關電源紋波測試方法:用20MHz示波器在電源輸出端子上測試,示波器探頭地線長度不大于12mm,并在探頭輸入并聯47uF電解電容和0.1uF高頻電容。

*電源是設備系統元器件的一部分,所有的EMC測試需結合終端設備進行電磁兼容相關確認。

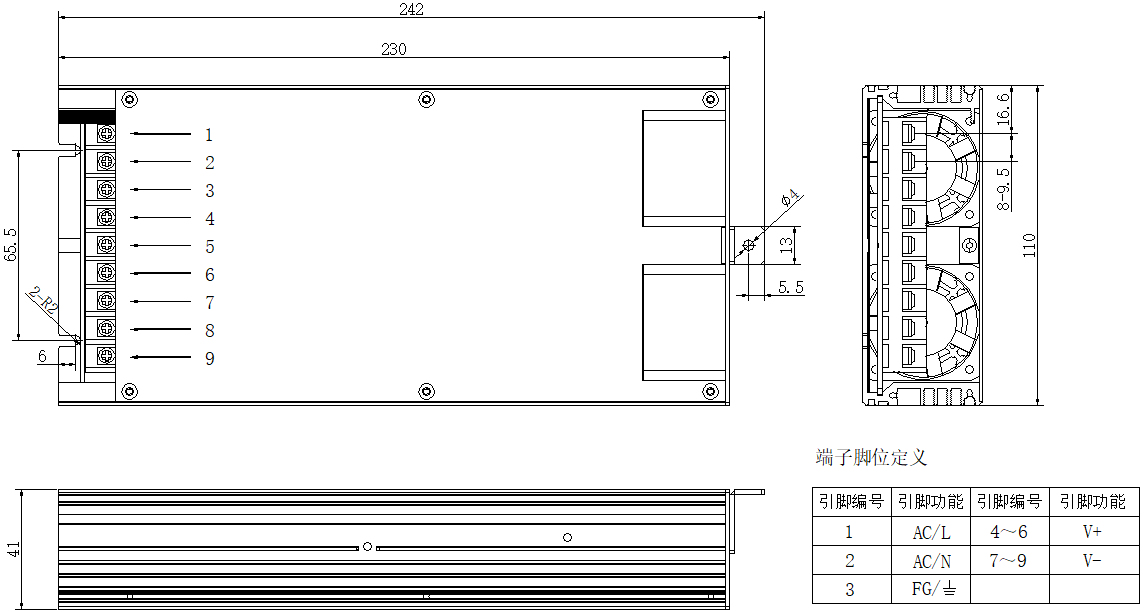

機構尺寸
