輸入

電壓范圍

90~264VAC

輸入電流

2.0A/100~240VAC

頻率范圍

47~63Hz

效率(typ.)

≥85%

≥87%

漏電流

<1.0mA/240VAC

浪涌電流

冷機啟動60A/230VAC

輸出

直流電壓

12V

24V

額定電流

5A

2.5A

功率

60W

60W

電壓調節范圍

/

/

紋波及噪聲

≤200mVp-p

≤240mVp-p

啟動，上升時間

1000ms，60ms/230VAC 負載100%

保持時間

30ms/230VAC 負載100%

線性調整率

±1%

±1%

負載調整率

±2%

±2%

電壓精度

±3%

±3%

環境要求

工作溫度及溫度

-30~70℃20%~95%RH 不凝露（詳情參考降額曲線）

儲存溫濕度

-40~80℃10%~95%RH 不凝露

振動

頻率范圍10~500Hz,加速度2G,每個掃頻循環10min,沿X,Y,Z軸各進行6個掃頻循環

沖擊

加速度20G,持續時間11ms,沿X,Y,Z軸各進行3次沖擊

海拔高度

5000m（2000m以上，每升高100m，環境溫度降低0.6℃）

電磁

兼容

電磁兼容發射

設計參考:EN55032; EN61000-3-3; GB17743, GB9254

諧波電流

設計參考:EN61000-3-2 Class C (@負載≧60%) ,GB17625.1,

電磁兼容抗擾度

設計參考:EN61000-4-2,3,4,5,6,8,11;

安規

安全規范

設計參考:GB4943;IEC/EN61347-1

耐壓

輸入--輸出 I/P-O/P:3kVac；輸入---機殼 I/P-CASE:1.8kVac；每項測試時間為：1min

絕緣阻抗

I/P-O/P：50M ohms；I/P-Case：50M ohms；O/P-Case：50M ohms

保護

過壓保護

/

/

過載保護

120~160% 關閉輸出，打嗝模式

短路保護

輸出端短路后電源關閉輸出，短路移除后自恢復

可靠性

MTBF

25℃環境下：≥150000Hrs，MIL-217 Method

其他要求

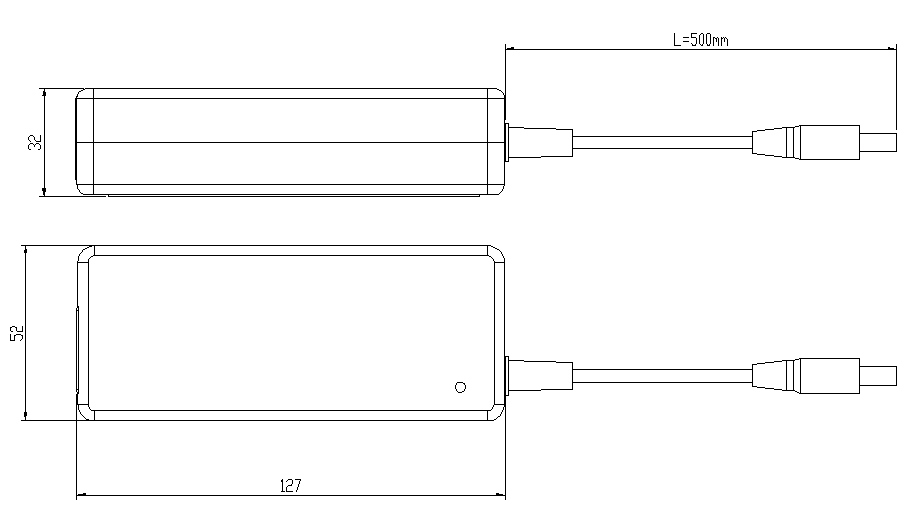

尺寸

127*52*32mm（長*寬*高）

包裝

0.23 Kg/只，40只/箱，10KG/箱

冷卻方式

tt自冷¨風冷

延伸方式

¨雙三防¨加蓋¨低溫啟動（-40℃）¨其他

備注

*如未特別說明，所有規格參數均在輸入為230VAC，額定負載，25℃環境下測量。

*為了延長使用壽命，建議配置負載時多留30%的余量。例如：設備需要100W的功率，則選用不小于130W的電源。

*開關電源紋波測試方法：用20MHz示波器在電源輸出端子上測試，示波器探頭地線長度不大于12mm，并在探頭輸入并聯47uF電解電容和0.1uF高頻電容。

*電源是設備系統元器件的一部分，所有的EMC測試需結合終端設備進行電磁兼容相關確認。
