輸入

電壓范圍

90~305VAC(請參考降額曲線)

輸入電流

1.5A/100~240VAC，0.75A/277VAC

頻率范圍

47~63Hz

效率(typ.)

≥91%

≥92%

≥92%

≥92%

功率因素

PF≥0.95/230VAC

漏電流

<0.7mA/240VAC

浪涌電流

冷機啟動50A/230VAC

輸出

直流電壓

12V

24V

36V

48V

額定電流

8A

4A

2.8A

2.1A

功率

96W

96W

100.8W

100.8W

電壓調節范圍

/

/

/

/

紋波及噪聲

≤150mVp-p

≤240mVp-p

≤300mVp-p

≤400mVp-p

啟動，上升時間

1000ms，60ms/230VAC 負載100%

保持時間

30ms/230VAC 負載100%

線性調整率

±0.5%

±0.5%

±0.5%

±0.5%

負載調整率

±2%

±2%

±2%

±2%

電壓精度

±2.5%

±2.5%

±2.5%

±2.5%

環境要求

工作溫度及溫度

-40~70℃20%~95%RH 不凝露（詳情參考降額曲線）

儲存溫濕度

-40~80℃10%~95%RH 不凝露

振動

頻率范圍10~500Hz,加速度2G,每個掃頻循環10min,沿X,Y,Z軸各進行6個掃頻循環

沖擊

加速度20G,持續時間11ms,沿X,Y,Z軸各進行3次沖擊

海拔高度

5000m（2000m以上，每升高100m，環境溫度降低0.6℃）

電磁

兼容

電磁兼容發射

符合EN55015; EN61000-3-3; GB17743, GB17625.1

諧波電流

EN61000-3-2 Class C (@負載≧60%)

電磁兼容抗擾度

符合EN61000-4-2,3,4,5,6,8,11; EN61547，浪涌抗擾度：線對線4kV,線對地6kV判據B

安規

安全規范

符合GB19510.1,GB19510.14;IEC/EN61347-1、EN61347-2-13;

耐壓

輸入--輸出 I/P-O/P:3.75kVac；輸入---機殼 I/P-CASE:1.75kVac；輸出---機殼 O/P-CASE:0.5kVac 每項測試時間為：1min

絕緣阻抗

I/P-O/P：50M ohms；I/P-Case：50M ohms；O/P-Case：50M ohms

保護

過壓保護

14~16V

27~32V

39~45V

50~60V

關斷輸出，自恢復

過載保護

95~120% 關閉輸出，打嗝模式

過溫保護

關斷輸出，溫度降低后自恢復

短路保護

輸出端短路后電源關閉輸出，短路移除后自恢復

可靠性

MTBF

25℃環境下：≥150000Hrs，MIL-217 Method

其他要求

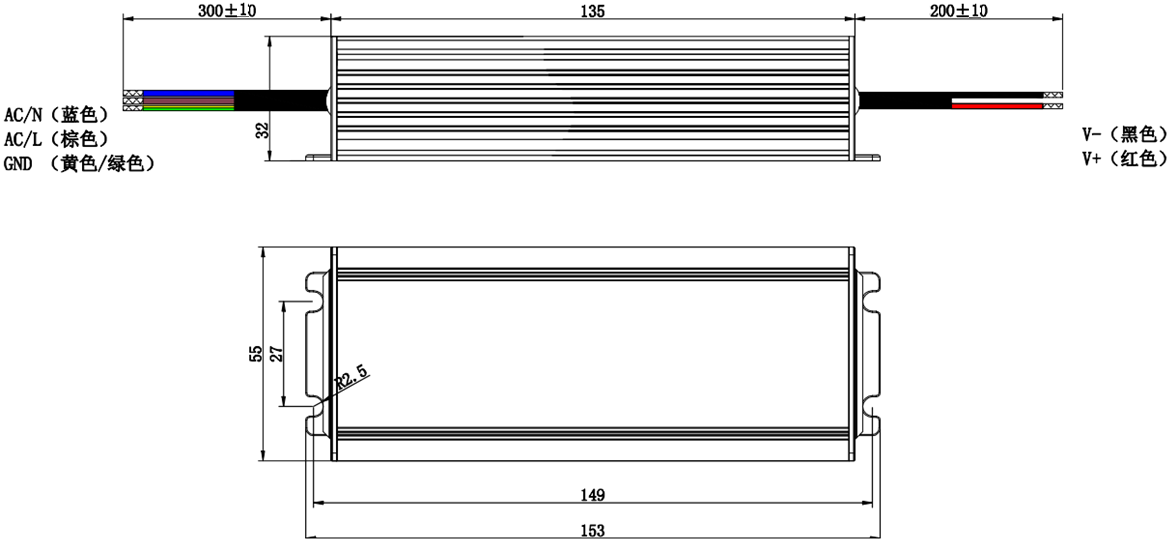

尺寸

153*55*32mm（長*寬*高）

包裝

0.55 Kg/只，26只/箱，15.5KG/箱

冷卻方式

tt自冷¨風冷

延伸方式

¨雙三防¨加蓋t低溫啟動（-40℃）¨其他

備注

*如未特別說明，所有規格參數均在輸入為230VAC，額定負載，25℃環境下測量。

*為了延長使用壽命，建議配置負載時多留30%的余量。例如：設備需要100W的功率，則選用不小于130W的電源。

*開關電源紋波測試方法：用20MHz示波器在電源輸出端子上測試，示波器探頭地線長度不大于12mm，并在探頭輸入并聯47uF電解電容和0.1uF高頻電容。

*電源是設備系統元器件的一部分，所有的EMC測試需結合終端設備進行電磁兼容相關確認。
