輸入

輸入電壓

85~285VAC

輸入電流

100~120VAC/17A，200~240VAC/17A

頻率范圍

47~63HZ

效率

≥92%

≥93%

≥93%

≥94%

功率因數

≥0.95

漏電流

<1.0mA/240VAC

浪涌電流

冷啟動≤35A/240VAC

輸出

直流電壓

24V

36V

48V

220V

額定電流

125A

80A

62.5A

13.5A

功率

3000W

2880W

3000W

2970W

電壓調節范圍

/

/

/

/

紋波及噪聲

≤500mVp-p

≤500mVp-p

≤500mVp-p

≤1000mVp-p

啟動，上升時間

2000ms，100ms/230VAC 負載100%

線性調整率

±1%

±1%

±1%

±1%

負載調整率

±1%

±1%

±1%

±1%

電壓精度

±2%

±2%

±2%

±2%

環境要求

工作溫度及溫度

-30~+70℃5%~95%RH 不凝露（詳情參考產品規格書的降額曲線）

儲存溫濕度

-45~+85℃5%~95%RH 不凝露

振動

頻率范圍10~500Hz,加速度2G,每個掃頻循環10min,沿X,Y,Z軸各進行6個掃頻循環

沖擊

加速度20G,持續時間11ms,沿X,Y,Z軸各進行3次沖擊

海拔高度

2000mtrs（2000m以上，每升高100m，環境溫度降低0.6℃,負載降額1.5%）

電磁

兼容

電磁耐受

設計參考：IEC61000-4-2,3,4,5,6, 11

諧波電流

設計參考：IEC61000-3-2, 限值要求

EMC指標

設計參考：EN55032

安規

安全規范

設計參考：IEC/EN60950-1 GB4943

耐壓

輸入--輸出 I/P-O/P:3Kvac/10mA；輸入---機殼 I/P-CASE:1.5Kvac/10mA；輸出---機殼 O/P-CASE:0.5Kvac/10mA 每項測試時間為：1min

絕緣阻抗

I/P-O/P：>10M ohms；I/P-Case：>10M ohms；O/P-Case：>10M ohms

保護

過壓保護

26~30V

39~45V

50~55V

240~250V

鎖死模式,故障排除后需要重啟AC

過載保護

104~150% rated 鎖死模式, 故障排除后需要重啟AC

過溫保護

保護，溫度降低后，自動重啟

短路保護

故障排除后需要重啟AC

可靠性

MTBF

25℃環境下：200000Hrs，MIL-HDBK-217F Notice2應力法預計

其他要求

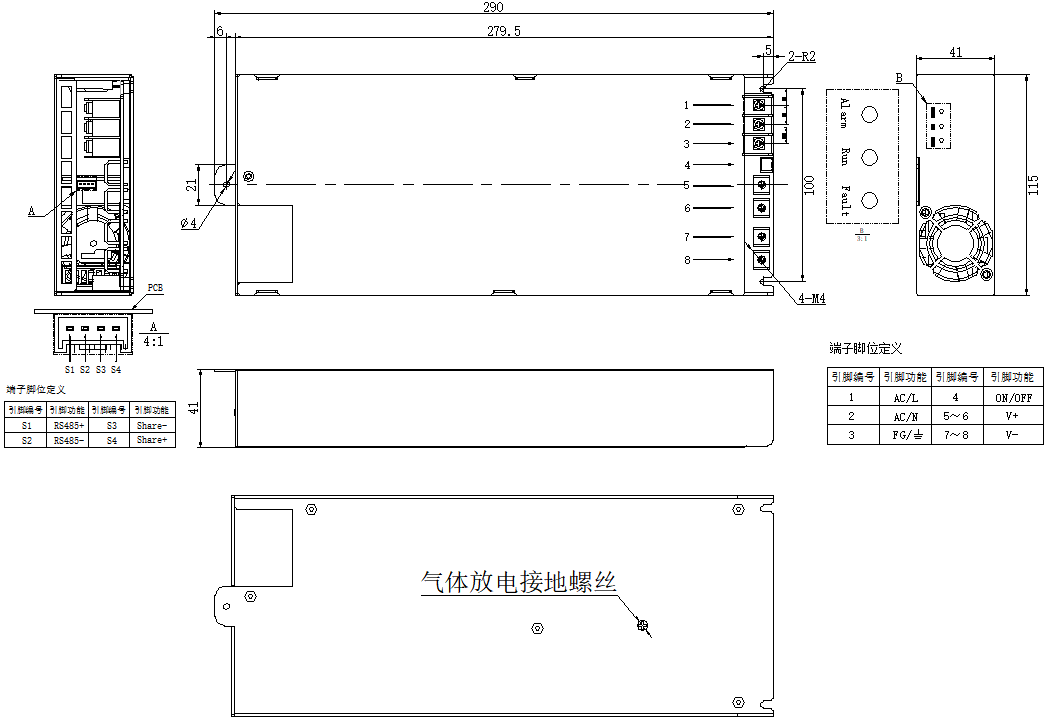

尺寸

290mm*115mm*41mm（長*寬*高）

包裝

2.1 Kg/只，8只/箱， 17.5KG/箱

冷卻方式

t¨自冷t風冷

延伸方式

¨雙三防¨加蓋¨低溫啟動（-40℃）¨其他

備注

*如未特別說明，所有規格參數均在輸入為230VAC，額定負載，25℃環境下測量。

*為了延長使用壽命，建議配置負載時多留30%的余量。例如：設備需要100W的功率，則選用不小于130W的電源。

*開關電源紋波測試方法：用20MHz示波器在電源輸出端子上測試，示波器探頭地線長度不大于12mm，并在探頭輸入并聯47uF電解電容和0.1uF高頻電容。

*電源是設備系統元器件的一部分，所有的EMC測試需結合終端設備進行電磁兼容相關確認。
