輸入

電壓范圍

81～132VDC

輸入電流

120VDC/6.5A

效率

≥83%

漏電流

<1mA/120VDC

浪涌電流

冷啟動50A/110VDC

輸出

輸出通道

V1

V2

直流電壓

36V

24V

額定電流

7.5A(D=0. 33)

2.5A(D=0. 33)

功率

350W (D=0. 33max); 1、峰值輸出功率(350W)工作占空比:D≤0.33;2、連續工作頻率小于0.01Hz; 3、在滿足上面兩條的情況下，單周期峰值功率輸出時間不超過5分鐘(也就是電源的峰值輸出功率350W連續輸出不能超過5分鐘) ;

電壓調節范圍

36V±1V

/

紋波及噪聲

≤300mVp-p

≤200mVp-p

啟動上升時間

2000ms，20ms 負載100%

保持時間

20ms 負載100%

線性調整率

±1%

±1%

負載調整率

±2%

±2%

電壓精度

±3%

±3%

環境要求

工作溫度及溫度

-20~70℃20%~95%RH 不凝露（詳情參考降額曲線）

儲存溫濕度

-30~80℃10%~95%RH 不凝露

振動

頻率范圍10~500Hz,加速度2G,每個掃頻循環10min,沿X,Y,Z軸各進行6個掃頻循環

沖擊

加速度20G,持續時間11ms,沿X,Y,Z軸各進行3次沖擊

海拔高度

2000mtrs（2000m以上，每升高100m，環境溫度降低0.6℃）

電磁

兼容

電磁耐受

設計參考：EN55032；EN61000-4-2,3,4,5,6

諧波電流

設計參考：GB17625.1；

EMC指標

設計參考：EN55032

安規

安全規范

設計參考：IEC60950\ GB36284

耐壓

輸入--輸出 I/P-O/P:3Kvac/5mA；輸入---機殼 I/P-CASE:1.5Kvac/5mA；輸出---機殼 O/P-CASE:0.5Kvac/5mA 每項測試時間為：1min

絕緣阻抗

I/P-O/P：50M ohms；I/P-Case：50M ohms；O/P-Case：50M ohms

保護

過壓保護

/

/

過載保護

110~165% rated 打嗝模式，消除過載后恢復工作

過溫保護

保護，溫度降低后，自動重啟

短路保護

去除短路（保留負載）恢復工作

可靠性

MTBF

25℃環境下：100000Hrs，MIL-217 Method

其他要求

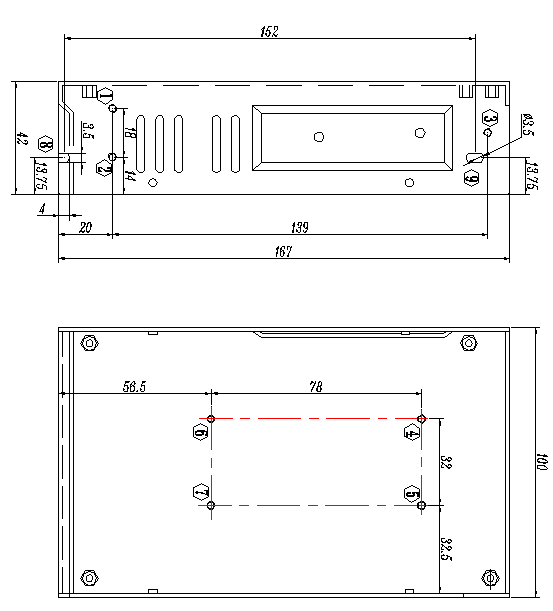

尺寸

167x100x42mm(L*W*H)

包裝

0.63 Kg/只，24只/箱，16KG/箱

冷卻方式

tt自冷¨風冷

延伸方式

¨雙三防¨加蓋¨低溫啟動（-40℃）¨其他

備注

*如未特別說明，所有規格參數均在輸入為230VAC，額定負載，25℃環境下測量。

*為了延長使用壽命，建議配置負載時多留30%的余量。例如：設備需要100W的功率，則選用不小于130W的電源。

*開關電源紋波測試方法：用20MHz示波器在電源輸出端子上測試，示波器探頭地線長度不大于12mm，并在探頭輸入并聯47uF電解電容和0.1uF高頻電容。

*電源是設備系統元器件的一部分，所有的EMC測試需結合終端設備進行電磁兼容相關確認。
