輸入

電壓范圍

176-305Vac (請參考降額曲線)

輸入電流

0.55A/176AC，

頻率范圍

47~63Hz

效率(typ.)

87%

88%

88.5%

89%

功率因素

≥0.95 (額定功率)

漏電流

<0.7mA/240VAC

浪涌電流

冷機啟動≤20A /220VAC

輸出

直流電壓

24V

36V

42V

48V

額定電流

3.125A

2.08A

1.78A

1.56A

功率

75W

74.88W

74.76W

74.88W

電壓調節范圍

紋波及噪聲

2.4Vp-p

3.6Vp-p

4.2Vp-p

4.8Vp-p

啟動，上升時間

2s，60ms/220VDC 負載100%

線性調整率

±1%

±1%

±1%

±1%

負載調整率

±1.5%

±1.5%

±1.5%

±1.5%

電壓精度

±3.0%

±3.0%

±3.0%

±3.0%

環境要求

工作溫度及溫度

-40~80℃ 20%~95%RH 不凝露（詳情參考降額曲線）

儲存溫濕度

-40~85℃ 10%~95%RH 不凝露

振動

頻率范圍10~500Hz,加速度2G,每個掃頻循環10min,沿X,Y,Z軸各進行6個掃頻循環

沖擊

加速度20G,持續時間11ms,沿X,Y,Z軸各進行3次沖擊

海拔高度

5000m（2000m以上，每升高100m，環境溫度降低0.6℃）

電磁

兼容

電磁兼容發射

符合EN55015; EN61000-3-3; GB17743, GB17625.1

諧波電流

EN61000-3-2 Class C (@負載≧60%)

電磁兼容抗擾度

符合EN61000-4-2,3,4,5,6,8,11; EN61547，浪涌抗擾度：線對線4kV,線對地6kV判據B

安規

安全規范

符合GB19510.1,GB19510.14;IEC/EN61347-1、EN61347-2-13;

耐壓

輸入--輸出 I/P-O/P:3kVac；輸入---機殼 I/P-CASE:1.5kVac；輸出---機殼 O/P-CASE:0.5kVac 每項測試時間為：1min

絕緣阻抗

I/P-O/P：≥10M ohms；I/P-Case：≥10M ohm；O/P-Case：≥10M ohm

過載保護

110~200% 關閉輸出，打嗝模式

短路保護

輸出端短路后電源關閉輸出，短路移除后自恢復

可靠性

MTBF

25℃環境下：≥200000Hrs，MIL-217 Method

其他要求

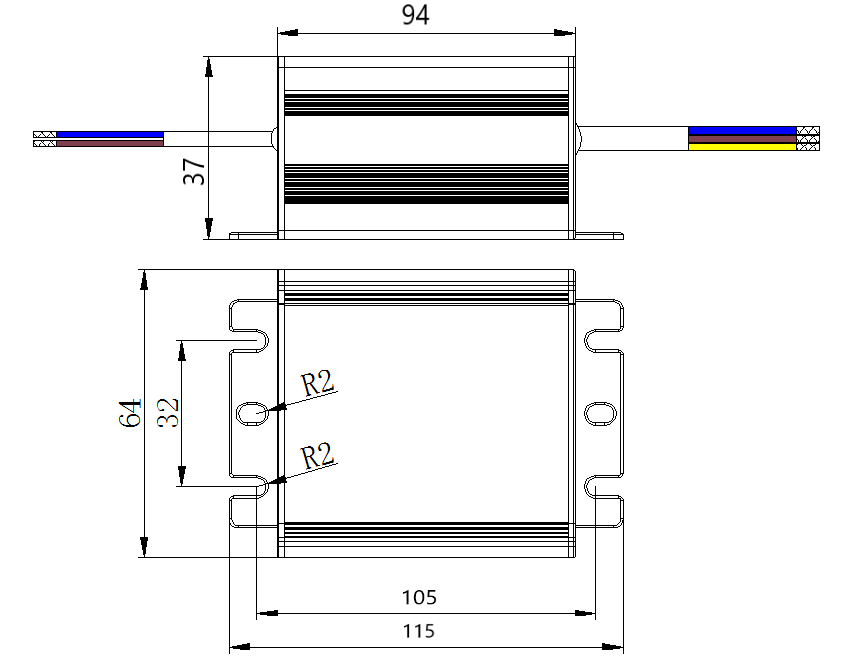

尺寸

115(L)*64 (W)*37(H)（長*寬*高）

包裝

0.46 Kg/只，32只/箱，約15.7KG/箱

冷卻方式

tt自冷¨風冷

延伸方式

¨雙三防¨加蓋t低溫啟動（-40℃）¨其他

備注

*如未特別說明，所有規格參數均在輸入為220VAC，額定負載，25℃環境下測量。

*為了延長使用壽命，建議配置負載時多留30%的余量。例如：設備需要100W的功率，則選用不小于130W的電源。

*開關電源紋波測試方法：用20MHz示波器在電源輸出端子上測試，示波器探頭地線長度不大于12mm，并在探頭輸入并聯47uF電解電容和0.1uF高頻電容。

*電源是設備系統元器件的一部分，所有的EMC測試需結合終端設備進行電磁兼容相關確認。
